Phono Preamp 관련 정보

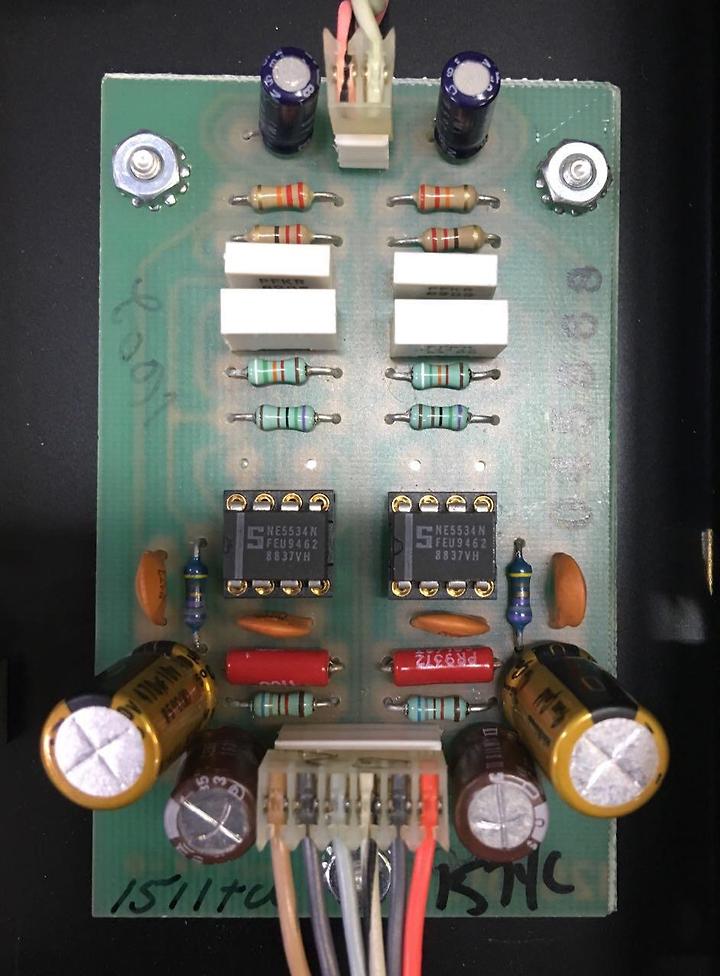

Phono Preamp를 업그레이드 했습니다.
기존 프리단에서 사용하던 opamp IC와 Mill-Max 소켓으로 교체하고, 니치콘콘덴서와 저항일부 교체(후에 opa128sm으로 교체 해 볼 생각입니다.)

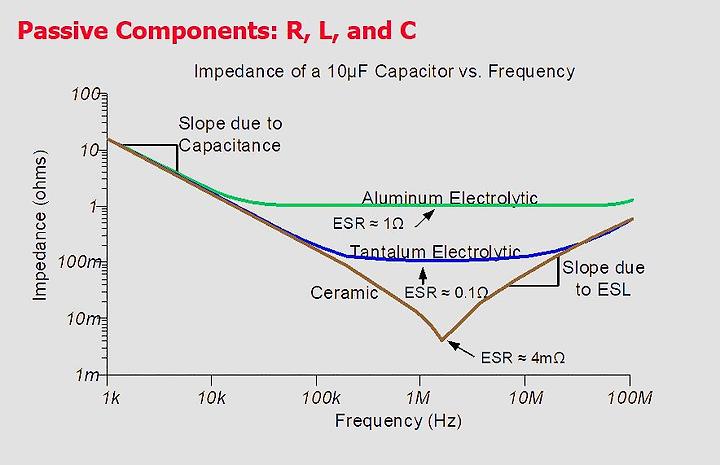

세라믹 바이패스 콘덴서는 아날로그 회로에 낮은 임피던스 전원을 타고 들어오는 잡음을 줄이는 용도라네요.

특히 입력 셀렉터를 돌려 포노단을 선택할 때 가끔 퍽퍽하는 노이즈를 제거하는 효과도 있습니다.
포노단 전원노이즈 제거로 얻는 이득이 만만치 않을 듯 합니다.

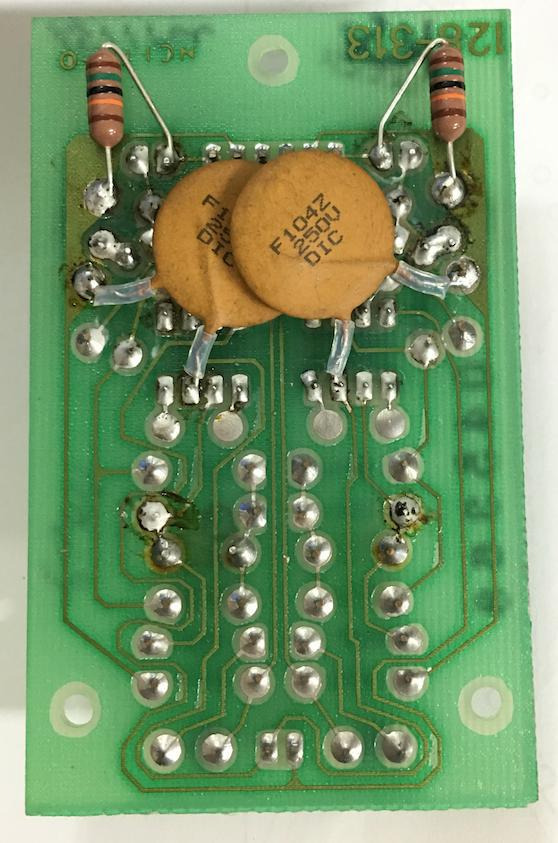

우선은 임시로 (+)전원단에 해 놓은 건데 설 연휴기간 (-)전원단에도 추가할 생각입니다.

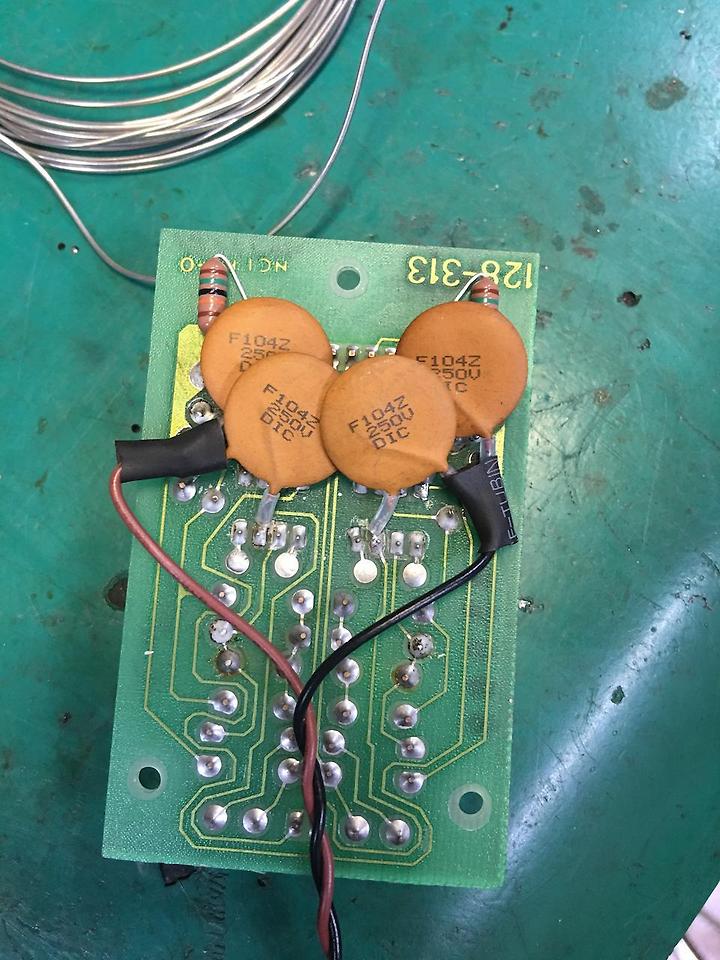

최종적으로 노이즈제거 완료된 사진입니다.
좌우채널에 해당하는 opamp 전원단(+,-)에 각각1개씩해도 되지만 그렇게 작업을 할 경우 각각의 채널에 차이가 발생될 소지가 있어 각 opamp 전원(+,-)단에 걸어두고, phono preamp 보드 접지를 이용하지않고, 별도 접지(메인전원단)에 연결하였습니다.

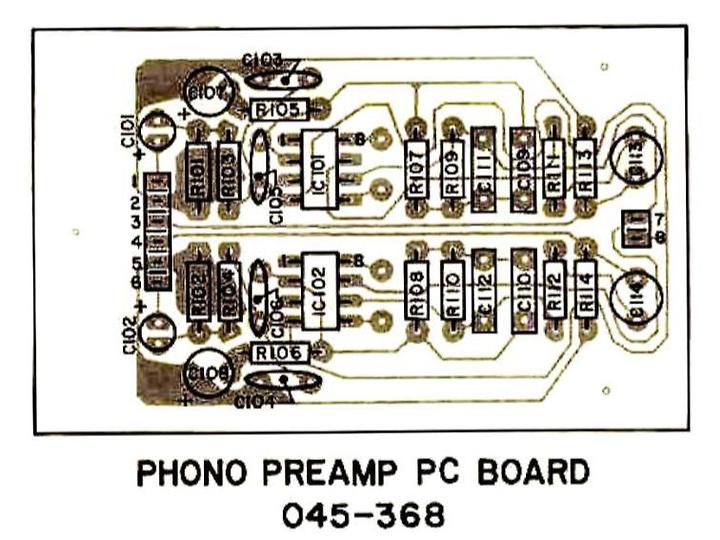

죄측 커넥터 pin-out
1:Left phono IN
2:Left phono GND
3:Left phono OUT
4:Right Phono OUT
5:Right Phono GND
6:Right Phono IN

우측커넥터 Pin-out
7:+18V
8:-18V
